- Рабочая температура: от -196°C до +120°C
- Сварные трубы в соответствии с ISO 1127 или ASTM A312
- Корпус и шпиндель из нержавеющей стали
- Подготовлено для работы с O2

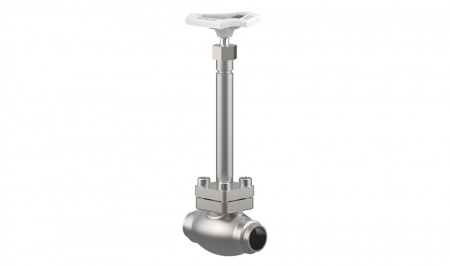

Запорный клапан тип 01341 от Herose применяется для продуктов разделения воздуха, паров и криогенных сжиженных газов, в том числе сжиженного природного газа (СПГ). Корпус и шпиндельная группа клапана изготовлены из нержавеющей стали. Изделие подготовлено для применения в кислородом.
Допустимый диапазон рабочей температуры: от -196°C до +120°C.
Возможно изготовление специальных модификаций клапана под запрос клиента:
- Сварные трубы в соответствии с ISO 1127 или ASTM A312
- Длина FF + 200 мм
- Удлинение H до 900 мм
- Конструкция с дроссельным конусом
- Утолщенная стенка трубы
Материалы
|
Детали конструкции |
DIN EN |
ASTM |
|
Корпус |
1.4308 |
A 351 CF8 |
|
Уплотнение до DN50 |
Фторопласт/Углерод (25%) |
|
|
Уплотнение от DN65 |
Фторопласт (PTFE) |
|
|
Клапан |
1.4301 |
A 276 Grade 304 |
|
Уплотнение верх. части |
Фторопласт (PTFE) |
|
|
Фланец верх. части |
1.4301 |
A 276 Grade 304 |
|
Болты |
1.4301/A2 |
A 194 B8 |
|
Труба удл. шпинделя |
1.4541 |
A 213 TP 321 |
|
Шпиндель |
1.4301 |
A 276 Grade 304 |
|
Уплотнение шпинделя |
Графит/фторопласт (PTFE) |
|
|
Накидная гайка |
1.4305 |
A 276 Grade 303 |
|
Маховик |
Алюм. сплав |
|
|
Пружина |
1.4310 |
A 276 Grade 302 |
|
Резьбовая втулка |
CW452K |
B 103 Alloy A |
Технические характеристики
|
Условный проход |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Размерный ход |
.X. |
1012 |
1517 |
1521 |
2026 |
2533 |
3238 |
4042 |
4048 |
5060 |
657х |
8088 |
0114 |
0168 |
|
Строительная длина |
FF |
70 |
85 |
85 |
100 |
115 |
115 |
130 |
130 |
155 |
205 |
245 |
280 |
400 |
|
Высота |
H |
270 мм или 370 мм |
370 |
370 |
370 |
420 |
||||||||
|
Нар. диам. трубы EN ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
38,0 |
42,4 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
168,3 |
|
Толщина стенки EN ISO 1127 |
a |
1,0 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,6 |
3,2 |
6,0 |
7,1 |
|
Нар. диам. трубы ASTM A312 |
RA |
13,72 |
17,15 |
21,34 |
26,67 |
33,40 |
- |
42,16 |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
168,3 |
|
Толщина стенки ASTM A312 |
a |
S10 |
S40 |
S10 |
S10 |
S10 |
- |
S10 |
S10 |
S10 |
S40 |
S10 |
S40 |
S40 |
|
Длина муфты |
b |
6 |
10 |
10 |
13 |
13 |
- |
13 |
13 |
16 |
16 |
16 |
20 |
20 |
|
Диам. маховика |
B |
80 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
200 |
250 |
315 |
360 |
|
Размер под ключ |
S1 |
10 |
10 |
10 |
10 |
10 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
19 |
|
Размер под ключ |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
36 |
36 |
41 |
41 |
|
Вес |
кг |
1,4 |
1,65 |
1,7 |
2,1 |
2,4 |
3,3 |
4,7 |
4,7 |
7,2 |
12,7 |
17,0 |
24,5 |
54,0 |
|
Коэффициент расхода Kvs |
м3/ч |
1,6 |
3,8 |
4,3 |
6,7 |
11,5 |
14,0 |
20,6 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
|
Коэффициент расхода Cv |
гал/мин |
1,9 |
4,4 |
5,0 |
7,8 |
13,4 |
16,2 |
26,3 |
26,3 |
43,2 |
82,7 |
120,9 |
195,2 |
401,8 |
