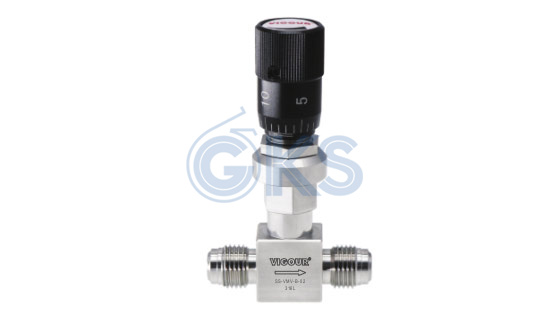

Метрические клапаны Vigour Серия VMV

Тип

Значения давления и температуры

Диаметр отверстия в дюймах (мм)

Возможность запирания

Угол конуса штока

Температура °C

Рабочее давление, бар

Тип A

От -23°C до +204°C (FKM O-rings)

От -23°C до +148°C (Buna N, O-rings)

137

0.032 (0.81)

Нет

1°

Тип B

68.9 ①

0.056 (1.42)

Нет

3°

Тип C

0.128 (3.25)

Да ②

6°

Подсоединение

Номер для заказа

Размеры, дюймы (мм)

Вход/Выход

Размер отверстия

L

H

H1

H2

E

G

Тип A type (Прямой)

Трубный фитинг

1/16”

SS-VMV-A-01

1.56 (39.6)

2.34 (59.4)

0.92 (23.4)

/

0.38 (9.6)

0.45 (11.4)

1/8”

SS-VMV-A-02

1.90 (48.3)

1/4"

SS-VMV-A-04

2.04 (51.8)

3 мм

SS-VMV-A-3M

1.90 (48.3)

6 мм

SS-VMV-A-6M

2.04 (51.8)

 VFS Male

1/4"

SS-VMV-A-MV4

2.06 (52.3)

Тип A (Угловой)

Трубный фитинг

1/16”

SS-VMV-AL-01

0.81 (20.6)

3.22 (81.8)

0.92 (23.4)

0.88 (22.4)

0.38 (9.6)

0.45 (11.4)

1/8"

SS-VMV-AL-02

0.98 (24.9)

3.22 (81.8)

0.98 (24.9)

1/4"

SS-VMV-AL-04

1.02 (25.9)

3.36 (85.3)

1.02 (25.9)

3 мм

SS-VMV-AL-3M

0.98 (24.9)

3.32 (84.3)

0.99 (25.1)

 Male NPT /

Фитинги

1/8"

SS-VMV-AL-M2-02

0.98 (24.9)

3.07 (78.0)

0.98 (24.9)

Тип B type (Прямой)

Трубный фитинг

1/8"

SS-VMV-B-02

2.02 (51.3)

2.78 (70.6)

1.56 (39.6)

/

0.50 (12.7)

0.58 (14.7)

1/4"

SS-VMV-B-04

2.20 (55.9)

3 мм

SS-VMV-B-3M

2.02 (51.3)

6 мм

SS-VMV-B-6M

2.20 (55.9)

Male NPT

1/8"

SS-VMV-B-M2

1.50 (38.1)

1/4"

SS-VMV-B-M4

1.96 (49.8)

 Female NPT

1/8"

SS-VMV-B-F2

1.94 (49.3)

 VFS Male

1/4"

SS-VMV-B-MV4

2.06 (52.3)

Тип B (Угловой)

Трубный фитинг

1/8"

SS-VMV-BL-02

1.01 (25.7)

3.30 (83.8)

1.07 (27.2)

1.01 (25.7)

0.50 (12.7)

0.58 (14.7)

1/4"

SS-VMV-BL-04

1.10 (27.9)

3.39 (86.1)

1.1 0 (27.9)

3 мм

SS-VMV-BL-3M

1.01 (25.7)

3.30 (83.8)

1.01 (25.7)

6 мм

SS-VMV-BL-6M

1.10 (27.9)

3.39 (86.1)

1.1 0 (27.9)

 Male NPT

1/8"

SS-VMV-BL-M2

0.75 (19.1)

3.04 (77.2)

0.75 (1 9.1)

1/4"

SS-VMV-BL-M4

0.98 (24.9)

3.27 (83.1)

1.02 (25.9)

  Male NPT /

Фитинги

1/8”

SS-VMV-BL-M2-02

1.01 (25.7)

3.04 (77.2)

0.75 (1 9.1)

 Female NPT

1/8”

SS-VMV-BL-F2

0.97 (24.6)

3.26 (82.8)

0.97 (24.6)

Тип C (Прямой)

Трубный фитинг

1/4"

SS-VMV-C-04

2.34 (59.4)

2.82 (71.6)

1.26 (32.0)

/

1.13 (28.7)

0.58 (14.7)

3/8”

SS-VMV-C-06

2.46 (62.5)

6 мм

SS-VMV-C-6M

2.34 (59.4)

 Male NPT

1/4"

SS-VMV-C-M4

2.00 (50.8)

Тип C (Угловой)

Трубный фитинг

1/4"

SS-VMV-CL-04

1.17 (29.7)

3.77 (95.8)

1.04 (26.4)

1.17 (29.7)

1.13 (28.7)

0.58 (14.7)

6 мм

SS-VMV-CL-6M
