- Одноступенчатые
- Пропускная способность: Cv = 0,2/0,09
- Рабочее давление: до 310 бар
- Рабочая температура от -10/-40 °C до 74/90 °C

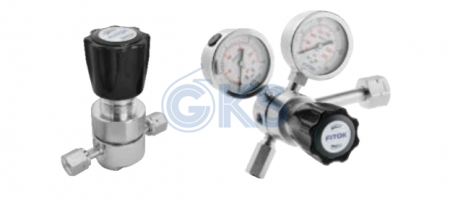

Мембранные регуляторы серии RDGC от Fitok имеют одноступенчатую конструкцию для снижения давления, состоящую из металлической мембраны и свободного тарельчатого клапана. Такая конфигурация обеспечивает превосходную чувствительность и стабильное давление на выходе, что делает эти клапаны идеальными для различных газовых сред с низкой вязкостью и низким или средним расходом.
Подъемная тарелка изготовлена из сплава С-276, обладающего высокой коррозионной стойкостью
Уплотнение «металл-к-металлу» между корпусом клапана и мембраной обеспечивает надежную герметизацию. Усиленная мембрана улучшает герметичность и продлевает срок службы.
Технические характеристики
|
Размер порта |
от 1/4" до 3/8" или 6 мм до 8 мм |
||
|
Максимальное рабочее давление |
4500 psig (310 бар) |
||
|
Диапазон выходного давления |
0 ~ 25 psig (0 ~ 1,7 бар) |
||
|
0 ~ 50 psig (0 ~ 3,4 бар) |
|||
|
0 ~ 100 psig (0 ~ 6,9 бар) |
|||
|
0 ~ 150 psig (0 ~ 10,3 бар) |
|||
|
0 ~ 250 psig (0 ~ 17,2 бар) |
|||
|
0 ~ 500 psig (0 ~ 34,5 бар) |
|||
|
Коэффициент расхода (Cv) |
500, 1500 psig на входе: 0,2 (34,5, 103 бар на входе: 0,2) |
||
|
3500, 4500 psig на входе: 0,09 (241, 310 бар на входе: 0,09) |
|||
|
Рабочая температура |
PCTFE: -40 ~ 165 °F (-40 ~ 74 °C) Полиимид: 14 ~ 194 °F (-10 ~ 90 °C) |
||
|
SPE (Эффект давления подачи) |
Изменение давления источника на 1,5 psig на 100 psig |
||
|
Скорость утечки (гелий) |
Внутренняя |
Внутренняя |
≤2x10-10 std см3/с |
|
Внешняя |
≤2x10-9 std см3/с |
||
|
Внешняя |
≤4x10-8 std см3/с |
||
