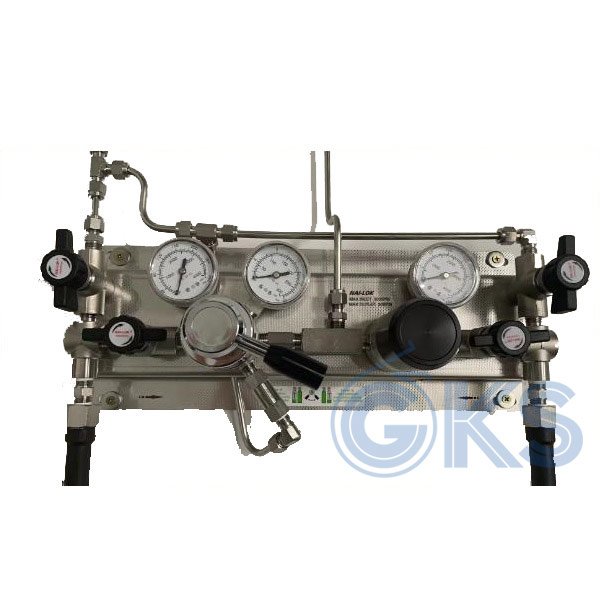

Газораспределительные щиты – это оборудование, предназначенное для безопасного управления подачей газовых сред в различные технологические процессы и контроля их потока и давления.

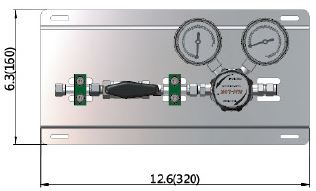

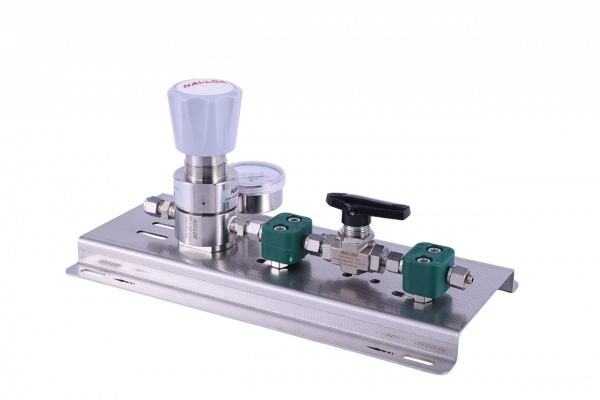

Арматура монтируется, как правило, на панели из нержавеющей стали. В базовой конфигурации обычно включает в себя отсечной клапан, регулятор давления и манометр.
Области применения
Газовые щиты востребованы в различных отраслях, включая промышленность, медицину и научные исследования. Оборудование состоит из различных компонентов: регуляторы давления, распределители потоков и манометры, вентили, отсечные и предохранительные клапаны, которые обеспечивают точное и стабильное управление давлением потоков газов.
В промышленности регулирующие газовые щиты играют важную роль в процессах обработки материалов, например, при сварке и резке. Они обеспечивают стабильное поступление необходимых сред, что позволяет добиться высокого качества и точности в производственных процессах.
Другое распространенное применение газораспределительных щитов – их использование в медицинских системах. Они обеспечивают точную подачу медицинских газов с необходимым уровнем давления, таких как кислород, азот и аргон, что критически важно для безопасности и эффективности медицинских процедур.
В научных исследованиях эти устройства за счет своей высокой точности используются для создания определенных условий, необходимых для проведения различных экспериментов и анализов. Востребованы в газовой хроматографии и атомной абсорбционной спектрометрии.
Критерии выбора ЩГР
Если Вам необходимо выбрать газораспределительный щит для определенного технологического или лабораторного процесса, следует учитывать следующие параметры:
- Чистота газов. Среды могут обладать разным классом чистоты. Например щит газовый регулирующий ЩГР6 совместим с газами с чистотой 6-го класса, то есть 99,9999%.

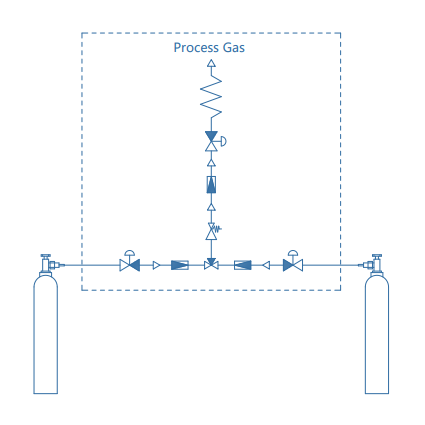

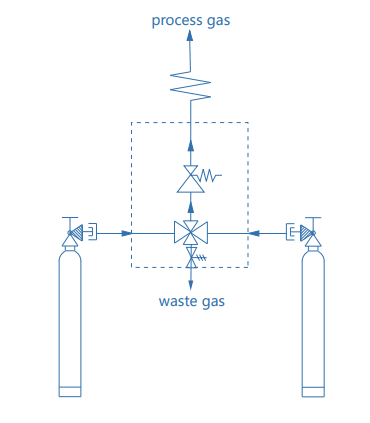

- Количество каналов. Устройства могут иметь один или несколько каналов для подачи разных газов. Подача может быть независимой или совмещенной с помощью коллекторного трубопровода.
- Давление. Оборудование должно быть совместимо с входным давлением и предоставлять нужное рабочее давление на выходе.
- Материалы. От материалов зависит совместимость газовых распределительных щитов с теми или иными средами. Зачастую используется нержавеющая сталь и латунь.
- Диаметр трубок. От этого зависят требования к размерам фитингов для соединения оборудования с другими устройствами.
- Дополнительные решения. Щиты могут снабжаться предохранительными и обратными клапанами, а также огнепреградителями для повышенной безопасности процессов.
- Тип газа. Газовый щит должен быть совместим с параметрами предполагаемой рабочей среды, ее давлением, температурой, химическим составом.
Каталог компании ГазКомплектСервис включает различное оборудование для газоснабжения и газораспределения, в том числе регулирующие газовые щиты для разнообразных целей и условий. Доставка заказов производится в любой регион РФ. Ведущие эксперты дистрибьютора консультируют по любым вопросам о выборе, приобретении, эксплуатации и обслуживании оборудования. Свяжитесь с ними удобным для Вас способом и получите выгодное предложение в рамках индивидуального запроса.
