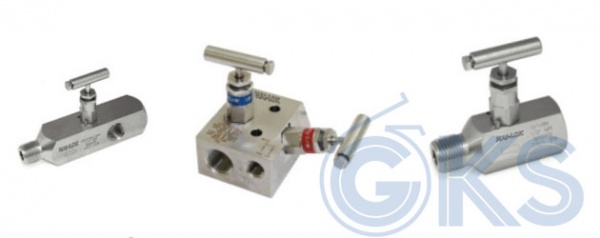

Газовые манифольды представляют собой трубопроводную арматуру, предназначенную для безопасного и эффективного смешивания и перераспределения потоков газа между несколькими источниками без необходимости изменения основной системы подачи. Устройства выполняются в формате единого структурного блока, в который могут входить не только трубы, но и манометры, вентили, клапаны.
Области применения
Вентильный блоки используются для точного контроля и распределения газовых потоков в различных промышленных процессах, а также в лабораториях и научных исследованиях. В частности манифольды применяются в следующих отраслях:
- Медицина. Оборудование используется для распределения и управления потоками медицинских газов, таких как кислород, азот, воздух и анастетики. Они применяются в аппаратах ИВЛ, анестезиологических системах, кислородных установках и других медицинских устройствах.
- Промышленные процессы. В промышленности манифольды используются для распределения газовых потоков в различных процессах производства. Они могут применяться при сварке и резке металла, лазерной и вакуумной обработке и других процессах, где требуется точное управление газами.
- Научные и лабораторные исследования. Устройства используются в научных лабораториях и исследовательских учреждениях для распределения газов в химических реакторах, газовых хроматографах, масс-спектрометрах и другом аналитическом оборудовании.
Конструкция и принцип работы клапанных блоков
Манифольды представляют собой единый блок из трубопроводной, запорно-регулирующей и измерительной арматуры. Конкретная структура зависит от условий эксплуатации, задач и специфики процесса.
Потоки газов поступают в манифольд через входные порты от подключенных источников и двигаются внутри блока устройства по каналам. Регулирующие устройства контролируют потоки и направляют их к нужным выходным точкам. Манифольды могут оснащаться манометрами для контроля давления газа в системе.
Конструкция и принцип работы устройств обеспечивают надежную и стабильную работу в различных условиях эксплуатации. Элементы конструкции изготавливаются из прочных материалов, таких как нержавеющая сталь, латунь и др.
Критерии выбора вентильных блоков
При выборе газового манифольда следует учитывать несколько критериев, которые обеспечат его оптимальную работу в конкретном приложении:
- Тип газа. Учитывайте характеристики газа, который будет распределяться манифольдом. Важно выбрать устройство, совместимое с используемой газовой средой.
- Давление газа. Определите давление газа в системе, для которой предназначено изделие. Выберите манифольд с соответствующим диапазоном рабочего давления, который обеспечит надежную работу в заданных условиях.
- Количество портов. Учитывайте количество входных и выходных портов, необходимых для системы. Выберите устройство с достаточным количеством портов для подключения всех источников и приемников газа.
- Материалы. Обратите внимание на материалы, используемые в конструкции манифольда. Они должны быть устойчивыми к коррозии и обладать достаточной прочностью для работы в предполагаемых условиях эксплуатации.
- Типы запорно-регулирующей арматуры. Рассмотрите типы клапанов и вентилей, используемых в конструкции. От этого будет зависеть возможность применения устройства для той или иной системы.
- Принцип работы. Учитывайте принцип работы газового манифольда и его совместимость с Вашей системой. Например, некоторые модели могут иметь автоматическое регулирование давления или другие функции, которые могут быть полезны в приложении.
Внимательно изучив основные характеристики клапанного блока, можно подобрать решение для распределения газовых потоков в системе.
Приобретение оборудования
Эксперты компании ГазКомплектСервис готовы проконсультировать по всем вопросам о приобретении манифольдов и другого газового оборудования и подбору их конфигурации. Вся продукция соответствует самым строгим стандартам качества и оперативно доставляется по всей территории России. Свяжитесь со специалистами по контактам на сайте, чтобы узнать подробности.
