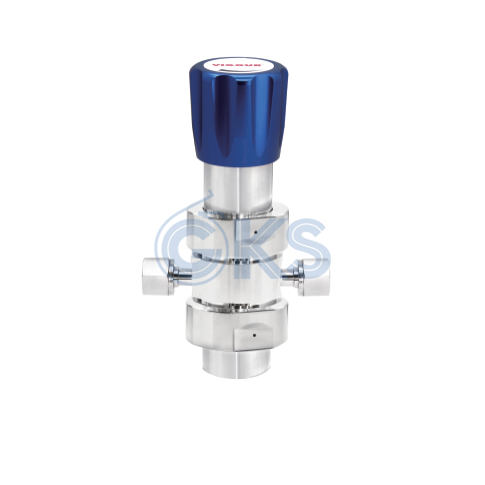

- Двухступенчатый редуктор давления
- Обработка поверхности 10 μin (25- μin в Ra опционально)
- Минимизированный внутренний объем обеспечивает короткое время продувки
- Все используемые материалы соответствуют стандартам ASTM A479 / A484 / A276
- Порты для манометров
- Производительность до 30 л/мин (стандартно), до 120 л/мин (опционально)
- Высокая точность регулировки
- Уплотнение металл по металлу
- 100%-ная проверка на герметичность гелием
Технические данные
|
Тип: |
двухступенчатый |
|
Входное давление: |
макс. 3 500 psig |
|
Выходное давление: |
30/60/100 psig |
|
Обработка поверхности: |
10 μin (25- μin в Ra опционально) |
|
Материалы |
|
|
Корпус: |
см. информацию по заказу |
|
Седло клапана: |
PCTFE (Vespel® опционально) |
|
Диафрагма: |
Hastelloy® C276 |
|
Диаметр входного и выходного отверстий: |
1/4” / 3/8” VFS фитинг или трубка сварка |
|
Отверстие в крышке: |
1/8” NPT (при монтаже на панель, отверстие крышки не имеет резьбы) |
|
Диапазон температур: |
От -40°C до +71°C |
|
Скорость утечки (в атмосферу): |
1x10-9 мбар л/с He |
|
(через седло): |
1x10-8 мбар л/с He |
|
Пропускная способность: |
Cv=0.05 |
|
Влияние подачи давления: |
повышение давления подачи на 0,05 psig при перепаде давления от источника на 100 psig |
|
Вес: |
прибл. 2,5 кг |
Для подбора конкретного редуктора по материалам и подключению обратитесь к сотрудникам отдела продажи или скачайте каталог.
